반도체 공정은 **소재(Materials)**와 **장비(Equipment)**가 동시에 맞물려야 동작합니다. 소재가 공정의 “재료”라면, 장비는 재료를 원하는 구조로 만드는 “도구”입니다.

소재의 큰 축

섹션 제목: “소재의 큰 축”
  • 기판/웨이퍼: Si, SOI 등 기판 구조
  • 박막 재료: 절연막(SiO₂, SiN), 금속(W, Cu), 고유전/저유전 막
  • 가스/화학물질: 증착/식각/세정에 사용되는 공정 가스

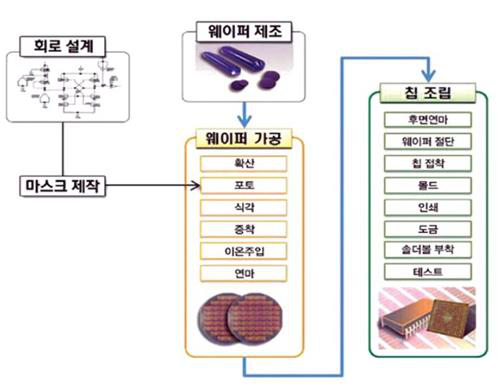

소재 분류 예시

이 그림은 **재료가 공정을 “가능하게 하는 바닥”**임을 보여줍니다.
특히 웨이퍼는 결함, 표면 거칠기, 두께 균일성이 수율에 직결되므로 소재 스펙을 먼저 이해해야 합니다.

핵심 소재군을 더 구체적으로

섹션 제목: “핵심 소재군을 더 구체적으로”

1) 웨이퍼/기판

섹션 제목: “1) 웨이퍼/기판”
  • 고순도 단결정 Si가 기본이며, 200mm/300mm가 표준
  • 결정 결함/불순물/표면 품질이 공정 안정성과 직결

2) 포토레지스트/하드마스크

섹션 제목: “2) 포토레지스트/하드마스크”
  • 노광 해상도, PR 감도, 패턴 붕괴 내성 등 공정 성능을 결정
  • 미세 공정일수록 레지스트/하드마스크 조합이 중요

3) 공정 가스/케미칼

섹션 제목: “3) 공정 가스/케미칼”
  • 증착/식각/세정/도핑 가스는 순도와 공급 안정성이 핵심
  • 미세 공정에서는 ppm 단위 불순물이 결함으로 이어짐

4) CMP 슬러리/패드

섹션 제목: “4) CMP 슬러리/패드”
  • 평탄화 성능과 결함(스크래치/디싱)에 큰 영향
  • 재료에 맞춘 슬러리 설계가 수율을 좌우

5) 패키징 소재

섹션 제목: “5) 패키징 소재”
  • 기판/언더필/몰딩 등은 열-기계 신뢰성에 직접 영향
  • 고성능 패키징일수록 소재 사양이 까다로움

장비의 큰 축

섹션 제목: “장비의 큰 축”
  • 노광 장비: 스캐너/스테퍼, 마스크/광학계
  • 증착 장비: CVD, ALD, PVD
  • 식각 장비: 플라즈마 에처
  • 측정 장비: CD-SEM, 엘립소미터, 프로파일러

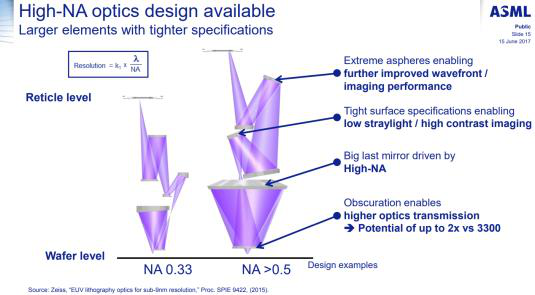

장비 분류 예시

이 그림은 “어떤 소재를 쓰느냐”가 “어떤 장비 조건을 쓰느냐”로 바로 연결된다는 점을 보여줍니다.

소재-장비의 매칭

섹션 제목: “소재-장비의 매칭”

공정은 “소재 선택 → 장비 조건 → 결과 특성”으로 연결됩니다. 같은 공정이라도 소재가 달라지면 장비 조건(온도, 압력, 플라즈마 파워)이 크게 달라집니다.

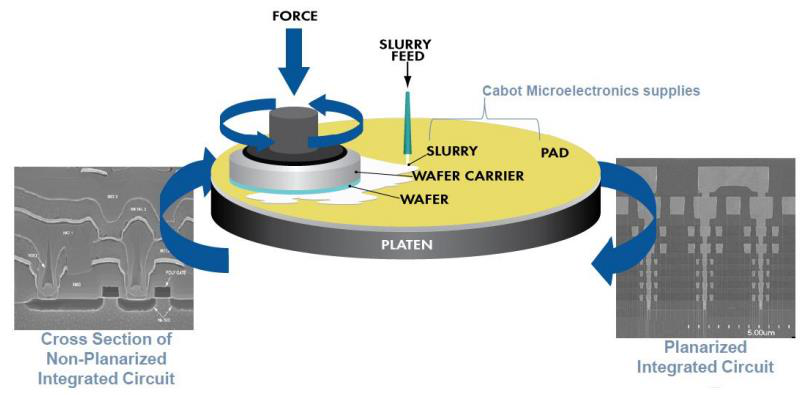

소재-장비 연동 예시

학습 포인트

섹션 제목: “학습 포인트”
  • 공정 단계별 소재/장비를 함께 기억하기
  • 결함/수율 문제를 소재-장비 관점에서 접근하기

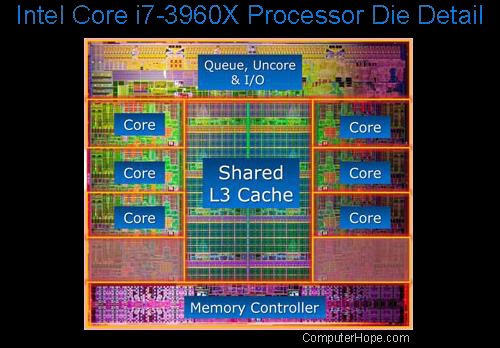

공정 흐름과 장비

핵심 트렌드

섹션 제목: “핵심 트렌드”
  • EUV/High-NA: 노광 장비 난이도 급상승
  • ALD 확대: 고종횡비 구조에 필수
  • 메트롤로지 중요성 증가: 공정 미세화로 측정이 경쟁력
